一、木工防爆中央除塵設備簡介
脈沖布袋式木工中央除塵器是一種高效、實用、可靠穩定的除塵設備，有著除塵效率高、適應范圍廣和運行費用低的優點，另外維護簡單方便。中央除塵器通過采用合理的配風方式可保證運行的每個吸塵點穩定的風量，可達到粉塵的高效回收，避免車間內外的粉塵污染。防爆中央除塵設備箱體配置泄爆片、管道配置隔爆閥、火花探測器等防爆措施。
木工中央除塵器
二、木工家具中央除塵設備工藝流程：
生產過程中的含塵氣體經過螺旋管道在風機的吸引下進入除塵器，含塵氣體由箱體下部進氣口進入中部箱體，由除塵濾袋外進入袋內，粉塵被阻留在濾袋外表面，過濾后的氣體經設在濾袋上部的文氏管進入上箱體，匯總后由排氣口排出。脈沖布袋除塵器的上箱體內在每排濾袋的上方都裝有一根噴吹管，管上有噴吹孔正對每條濾袋中心，各噴吹管經由脈沖閥與氣包相連。當控制閥開啟脈沖閥時，氣包中的壓縮空氣便在0.1-0.2S的瞬間由噴吹孔以髙速射向?yàn)V袋，同時因文氏管的引射作用，誘導約等于5-7倍壓縮空氣的氣體一并進入濾袋內，使濾袋劇烈膨脹、收縮，引起急劇的沖擊振動，同時在瞬間產生由內向外的逆向氣流作用，從而積于濾袋表面的灰塵。當一排濾袋清灰后，間隔時間對下一排濾袋進行清灰，依次逐排進行。彈下來的粉塵落入灰斗，再由卸灰閥排出至集塵箱。凈化后的空氣經引風機排入大氣。

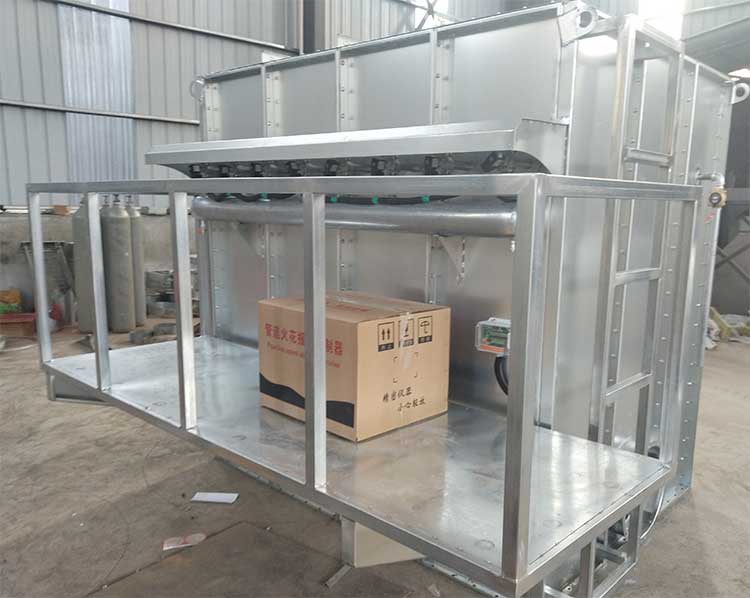

中央除塵設備上箱體

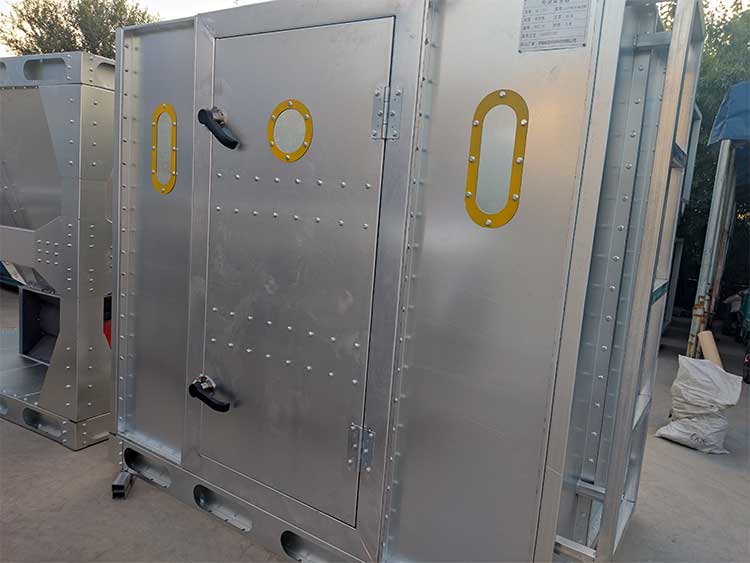

中央除塵系統中箱體
中央除塵系統下箱體（集塵箱）
三、脈沖布袋木工中央除塵系統參數：
1、風機：
結合設備及吸塵管道系統所需的流量及阻力，選型風機規格型號如下：
型號：4-72-15kw 6a
2、脈沖布袋中央除塵器參數
名稱 | 數量 | 單位 |
布袋除塵器 | ||
箱體尺寸 | 長2.0米寬1.6米高6.0米， 1.8mm厚鍍鋅板制作。 上中下箱體各高2米，中間使用螺絲連接。 | |
布袋（?133*1500mm） | 64 | 條 |
氣缸 | 1 | 根 |
卸料器 | 1 | 套 |
泄爆片 | 2 | 個 |
噴淋管 | 1 | 套 |
風機 4-72 15KW 6A | 1 | 個 |

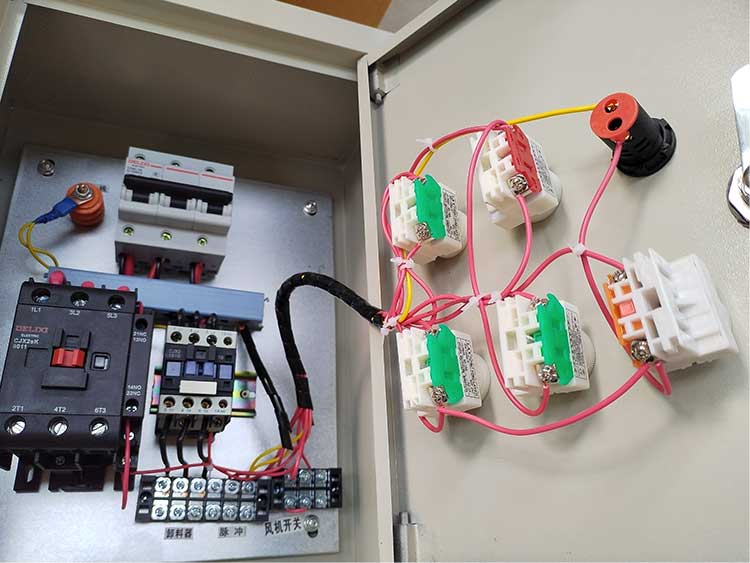

電控箱 | 1 | 個 |
隔爆閥（帶證書） ?400 | 1 | 個 |
火花探測儀器 （2探頭，1噴淋，1控制柜） | 1 | 套 |

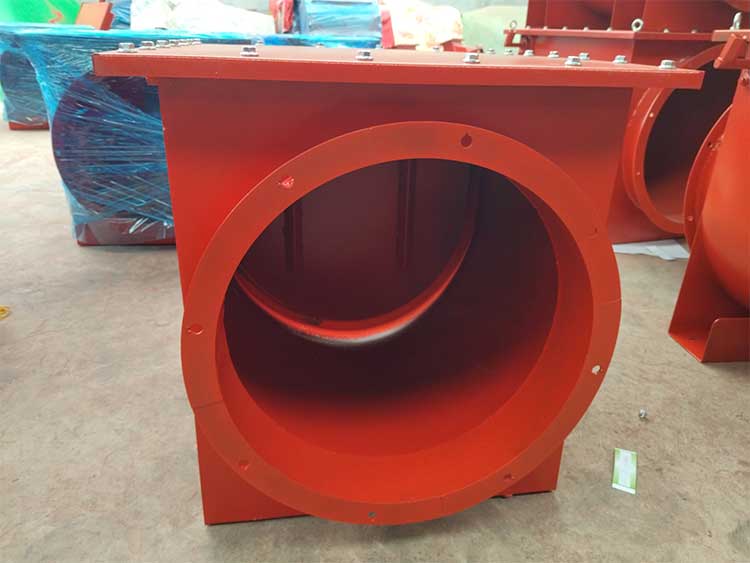

脈沖中央除塵設備配套單向隔爆閥
