某鑄造公司在生產過程中產生大量有機廢氣，對大氣環境和室內生產環境造成污染，而且未得到有效控制。按照國家有關法律法規和相關部門要求，對在生產過程中產生的有機廢氣（包括：甲苯、二甲苯、非甲烷總烴及粉塵）進行有效處理。因此，貴公司決定對噴涂過程中產生的有機廢氣進行治理確保達標排放，以達到國家有關標準，實現綠色環保。我司根據要求作出如下解決方案：室外移動噴漆房+干式噴漆臺+光氧活性炭一體機+15米煙囪
一、設備概況及環保設計標準：
1、室外移動噴漆房伸展尺寸：L6000×W4000×H4000 （凈尺寸）  L6000×W4600×H4400（外形尺寸）
2、干式噴漆柜尺寸：L4000*W1000*H2400 (1臺)
3、光氧活性炭一體機：L2500*W1100*H1300(M)
4、用途：用于工件加工除漆霧、除VOCs廢氣
5、排風機：4-72  15KW 6A
6、環保設計標準：噴漆產生廢氣經過處理后能夠達到大氣污染物綜合排放標準GB 16297；

設計方案
一、基本要求
1、 伸縮房伸縮可使用尺寸：外形尺寸：L6000×W4600×H4400(mm) ；內部可用尺寸： L4000×W4000×H6000
2、 用途：噴漆
4、使用環境要求：車間內使用。阻燃型布料。
二、伸縮房設備結構
1、伸縮式噴漆室主要由軌道、移動框架室體、房體密封布、電控箱組成.
 各部分結構功能如下：
2.1、軌道：工字鋼
2.2、移動框架室體：由移動龍門架裝置、移動房體支架、伸縮控制連桿室體密封布等組成。
2.3、移動龍門架裝置是移動伸縮房的伸縮牽引支架，它包括了龍門架、伸縮移動動力裝置和限位器、伸縮警示燈。移動動力裝置即驅動電機、減速箱、動力分配軸、傳動鏈輪、傳動鏈條、主動輪及其傳動軸。
2.4、垂直支架采用60×40×1.5矩形管焊接成尺寸為L4000×W300的矩形框架結構，每隔970mm拉橫撐。橫梁制造成L4600×W300矩形框架結構，每隔970mm拉橫撐，橫撐之間采用40×20×1.2矩形管拉斜撐。
2.5、伸縮控制：每側一套，每套分別有1.5KW電機減速機組成，通過電控箱同步行駛從而達到垂直平移的效果。
2.6、采用每平方米500克PVC布或帆布作為房體密封布。
2.7、電控系統：用于伸縮房室體的伸縮控制。

伸縮式噴漆房

三、伸縮房材料選用及制造工藝方案
3.1、伸縮房材料

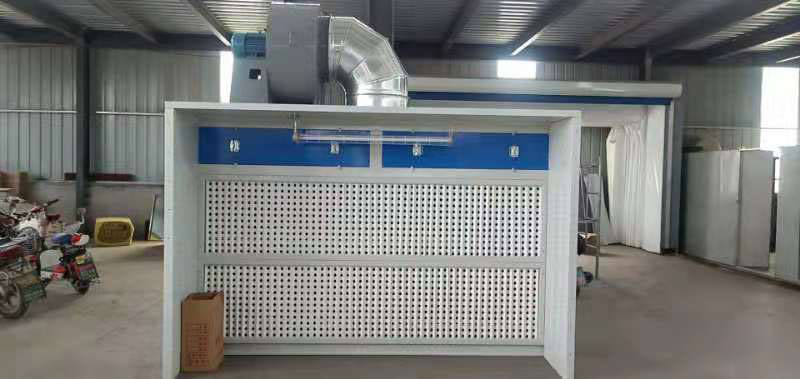

四、干式噴漆柜
4.1、干式噴漆柜原理：
干式噴漆柜主要是把噴工件時多余的漆霧經過風機吸力排出室外，噴漆作業時利用風機的吸力 ，把噴向工件上多余的漆霧通過過濾紙，過濾棉二次凈化后，經漆氣分離裝置，進入活性炭過濾層過濾，將凈化后的氣體排出室外。廢漆去除達到80以上。漆霧與氣混合隨風，經過濾紙，過濾棉過濾，油漆殘渣浮在上面，揮發性氣體亦經過活性炭過濾，從而保持排出室外的氣體清潔，從而完成漆霧凈化目的。

4.2設備構成：尺寸：L4000*W1000*H2400(M)
底座10＃槽鋼
墻板1.0ＭＭ鍍鋅板噴塑
V型過濾紙
底棉過濾層
風機底座 角鐵鍍鋅板焊接而成
其它：風機連接管道，變徑、法蘭。


五、光氧活性炭一體機
5.1、光氧活性炭一體機是一種去除有毒有害氣體及惡臭氣體的設備。它是活性炭與光氧催化兩種設備的結合，綜合采用了活性炭凈化器和紫外光觸媒除臭廢氣凈化器兩種設備的優點組合而成，利用活性炭吸附技術和UV紫外光解技術相結合，對廢氣和臭氣進行協同凈化處理！從面具有運行成本低、設備占地面積小，自重輕、無任何機械動作，無噪音等優點。

二、光氧催化與活性炭吸附技術簡介
5.2.、UV光氧催化技術
    光解氧化是指在一定波長光照條件下,半導體材料發生光生載流子的分離,然后光生電子和空穴在與離子或分子結合生成具有氧化性或還原性的活性自由基,這種活性自由基能將有機物大分子降解為二氧化碳或其他小分子有機物以及水,在反應過程中這種半導體材料也就是光解劑本身不發生變化。 HJUV---系列TiO2光解催化氧化設備是我公司根據國內外廢氣處理設備的***技術并在我公司多年生產光解催化氧化設備的基礎上，改進的新一代TiO2光解催化氧化設備， 本產品利用UV紫外線技術(波段184.9nm-253.7nm)，產生臭氧，游離活性氧離子。通過高能紫外線光破壞降解分子鍵及協同分解氧化反應去除有機污染物。
　當化學物質通過吸收能量(如熱能、光子能量等)，可以使自身的化學性質變得更加活躍甚至被裂解。當吸收的能量大于化學鍵鍵能，即可使得化學鍵斷裂，形成游離的帶有能量的原子或基團。當波段內的真空紫外線(波長范圍內184.9nm-253.7nm)，促使有機廢氣物質通過吸收該波段的光子，而該波段的光子能量大于絕大多數的化學鍵鍵能，使得有機物質得以裂解;再通過裂解產生的臭氧將其氧化成簡單、無害、穩定的物質，如H2O和CO2等。
2.2、活性炭吸附技術
廢氣經過吸附塔內的初效過濾器除去固體顆粒物后，進入塔體，經過活性炭層吸附后，除去氣體中的有機廢氣分子，達到符合排放標準的凈化氣體，經風機排到室外

活性炭光氧一體機

5.3、活性炭光氧一體機產品特點：
1、適用范圍廣：凈化效率高，尤其適用于其它方法難以處理的多組分廢氣，如化工、醫藥等行業，電子能量高，幾乎可以和所有的廢氣分子作用；運行費用低；反應快，設備啟動、停止十分迅速，隨用隨開。
2、 配置靈活： 捕集不同粒徑的油霧粒子，凈化效率高，從根本上解決了復雜的廢氣組成不能逐一凈化的難題，凈化單元可以靈活組合，根據不同的凈化處理量及凈化率要求，活性炭抽屜及光氧單元數量可作調整。
3、方便***：凈化單元采用分體抽屜式結構，易于安裝、維護，清洗特別方便，電源控制系統可自動調節電場強度，使凈化設備在長期運行后仍保持較高的凈化率。
4、 穩定： 系統設計周密，檢修門被打開，高壓電源即自動切斷；高壓電源精心設計成環氧樹脂嚴密封閉的單元體，使用可靠；采用了大型機所運用的閃絡跟蹤技術，可配備遠程控制系統，大大提高運行運行的 系數，電源控制系統具有過流過壓自動保護。

5.4、光氧活性炭一體機配置：
尺寸：L2.5*W1.13*1.3, 鍍鋅板1.0厚噴塑，燈管40只，2個活性炭抽屜 ，每個抽屜放10*10*10（cm）活性炭磚40塊。

總結：***后上了方案中的環保設備之后中，設備運行正常，達到環保標準。
